36氪获悉,工业视觉方案提供商「玻尔智造」日前获数千万元Pre-A轮融资,领投方为浩澜资本,毅仁资本担任独家财务顾问。本轮融资资金将用于自主光学成像方案和AI技术进一步研发。

玻尔智造成立于2020年,结合自研光学方案及AI算法,主要对消费电子产品进行表面缺陷检测。依靠核心技术与缺陷检测效果,如今玻尔智造已成为某消费电子龙头在外观缺陷检测领域的全球专项战略供应商。

机器视觉检测此前多应用于面板、PCB、印刷等行业,主要针对单一均匀的二维平面。消费电子产品因存在异形、复杂的三维面等,外观缺陷检测仍主要由人工目检完成。这意味着相当数量的工人需要在高亮度灯光下近距离且长时间观察被检物件,既可能对人眼造成损伤,也存在准确性、稳定性、工作时长等限制。

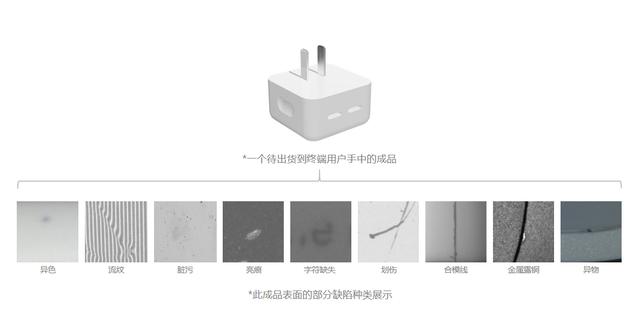

同时,消费电子产品外观缺陷检测存在诸多难点,包括需检测多种表面形态、不同材质、数百种缺陷类别等。以看似简单的手机充电器为例,不仅同时包含塑胶和金属材质,且有平面、弧面、球面等多种表面形态。其他产品如含充电仓的无线耳机等,更存在异形曲面等复杂结构。

对此,玻尔智造选择结合自研自控的光学成像方案以及AI图像识别算法,进行整机集成。“打通光学和算法软件的搭配协作,整机才能灵活运用。”玻尔智造CEO&CTO陈志忠告诉36氪。

其中,光学方案就像一双眼睛,面对不同材质、曲率、反射率的检测对象,需要综合打光弧度、光源波长等要素,通过光源、镜头、相机的组合应用,实现被检物品的清晰成像。完整的光学方案,需要具备一次成像能力,拍摄速度要跟上产线生产速度,并考虑设备生产和成本核算的可行性。

图源企业

玻尔智造团队所积累的视觉检测经验,能够在面对不同材质、结构的被检品时,短时间内提出有效的光学整体方案。对于一般方案中的缺陷成像难点,如磨砂面轻微划伤、金属麻点差异成像等,玻尔智造亦有独家技术解决,能够得到清晰、经增强的缺陷图像。

基于光学方案得到的清晰影像,玻尔智造检测设备进一步通过AI图像算法对缺陷进行识别。针对部分产品及结构的检测,玻尔智造已与行业龙头客户达成独家量产合作,进一步在实际生产线中积累一手且海量的被检品图像数据库。

对于集成了光学方案与软件算法的检测设备整机,玻尔智造采用了模块化设计,包括机械平台、算法平台、光学模块及机械模块。整机设备可根据实际需求对模块进行组合,配合不同产品、厂商的检测要求,以单台设备兼容多款产品检测。

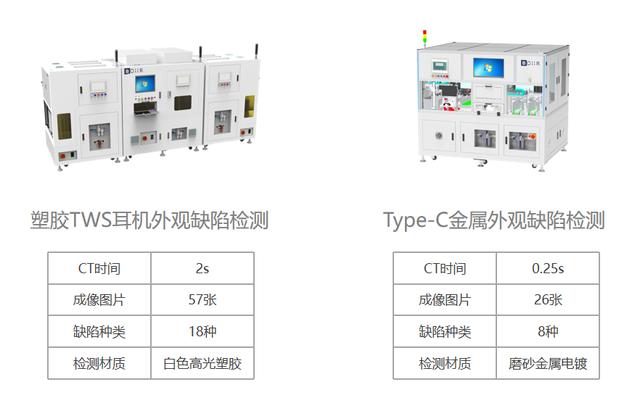

部分外观缺陷检测整机设备展示,图源企业

面对多面、多材质、多缺陷种类的检测对象,玻尔智造设备能够在2s内完成运动、成像、识别等系列操作,相比30s标准人工工时,时长缩短至1/15。

目前,玻尔智造在某龙头客户电源产品检测领域的市占率居于首位,并将拓展更多材质与结构检测,适应更多检测对象的需求。同时,结合客户的全球化布局,玻尔也将进一步开拓印度、越南市场。

未来,玻尔智造计划以消费电子行业为根基,依托在中国台湾既有的资源积累,进一步向半导体领域探索,现已能完成10微米级的陶瓷基板检测。玻尔智造新的研发及组装中心将落地上海、诸暨等。

玻尔智造团队研发人员占比超60%,CEO&CTO陈志忠为台湾省台湾大学化学所物理化学博士,有20余年集成视觉技术经验,拥有个人发明专利40+,发表SCI 15+,曾作为核心成员带领某台企上市,并曾任某上市工业视觉企业核心研发负责人。团队创始成员曾任职行业内全球五百强企业,具备开拓视觉检测供应商经历,拥有较强先进制造落地经验。
